一个 pcie 插槽损坏的 h77n-wifi (修复pcie插槽 改装 cpu 散热器)

前几天我的x86软路由主板莫名奇妙的烧了,CPU i3 2120和6G DDR3内存不能被淘汰喽,还能战半生.在二手交易平台收了一块pcie插槽拔坏的技嘉h77n-wifi主板. 改装 cpu 散热器 。

h77 pcie

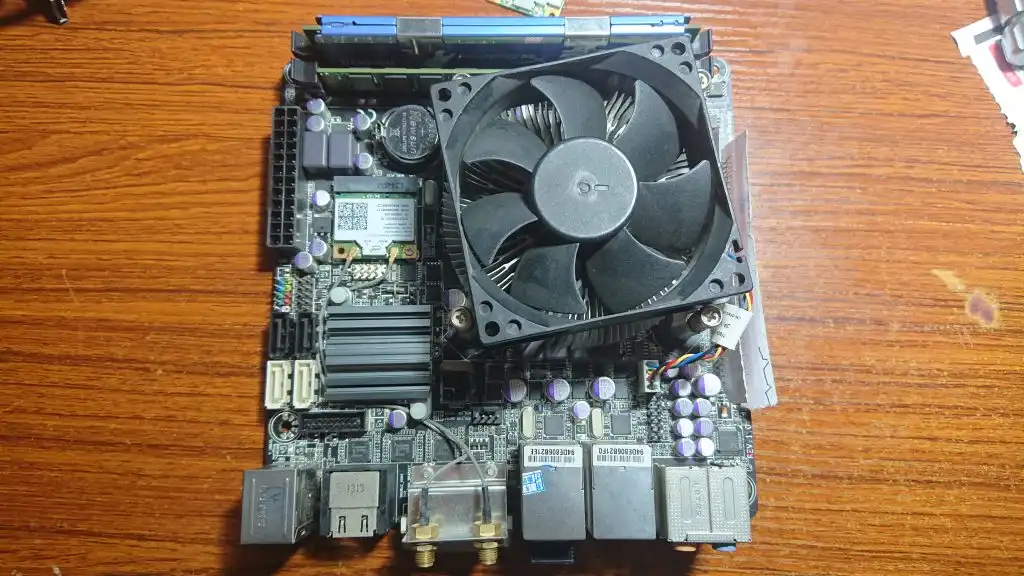

双千兆网口,WiFi单频2.4G,就算没有pcie扩展网口也是可以的。

h77 pcie

大力出奇迹的效果

h77 pcie

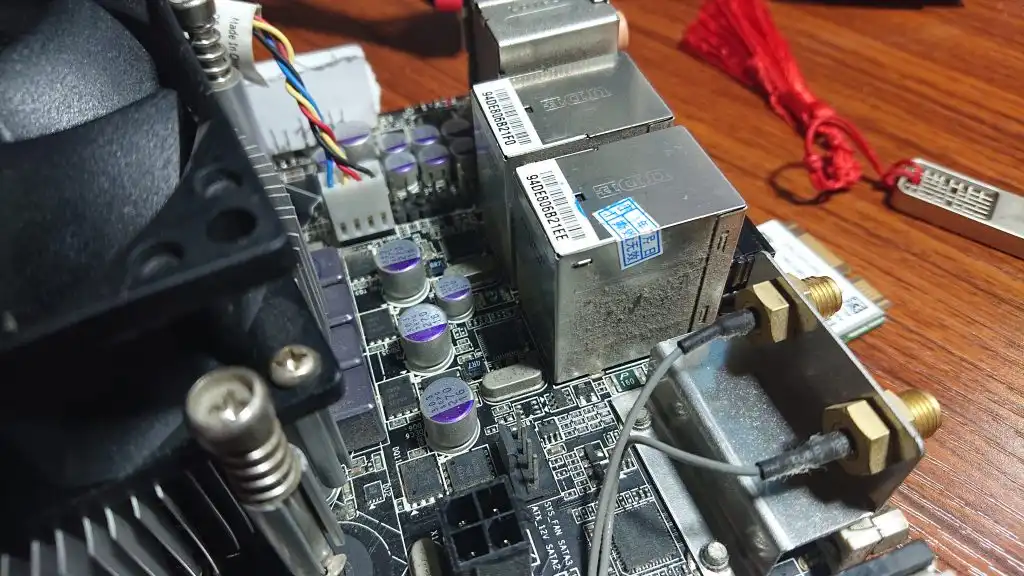

主板上的原生灰尘

h77 pcie

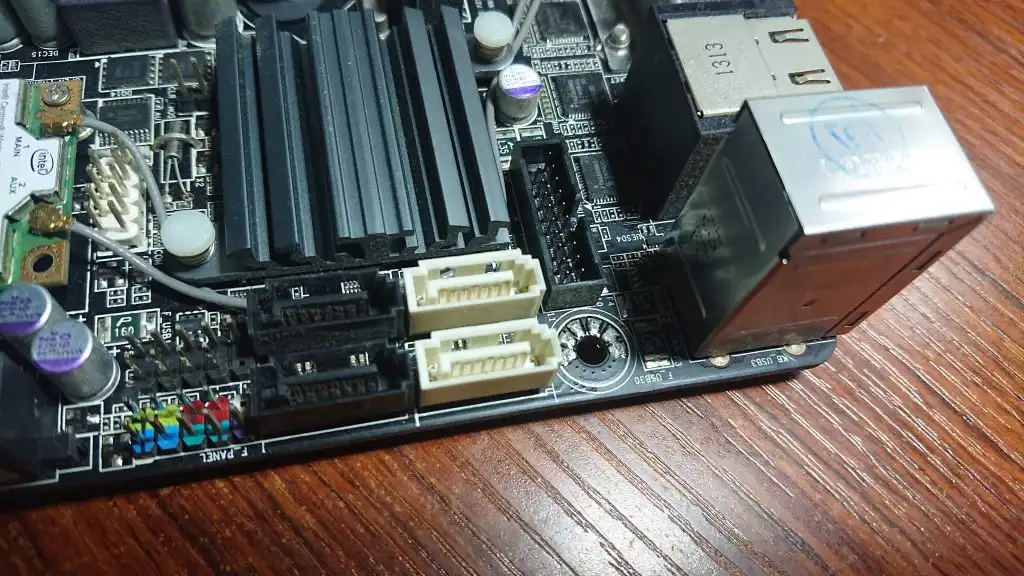

两个sata2接口很久没有被插过了

h77 pcie

h77 pcie

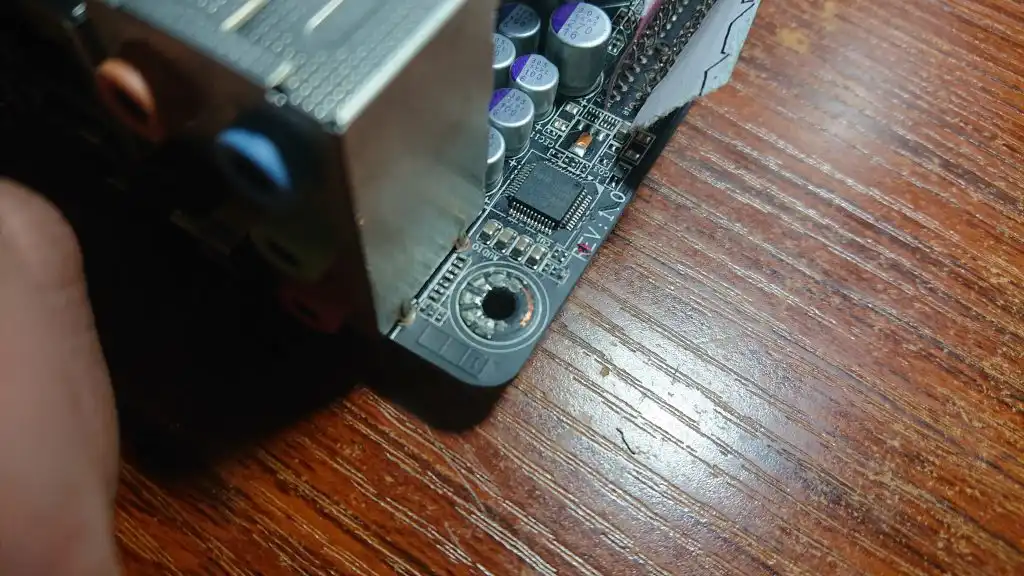

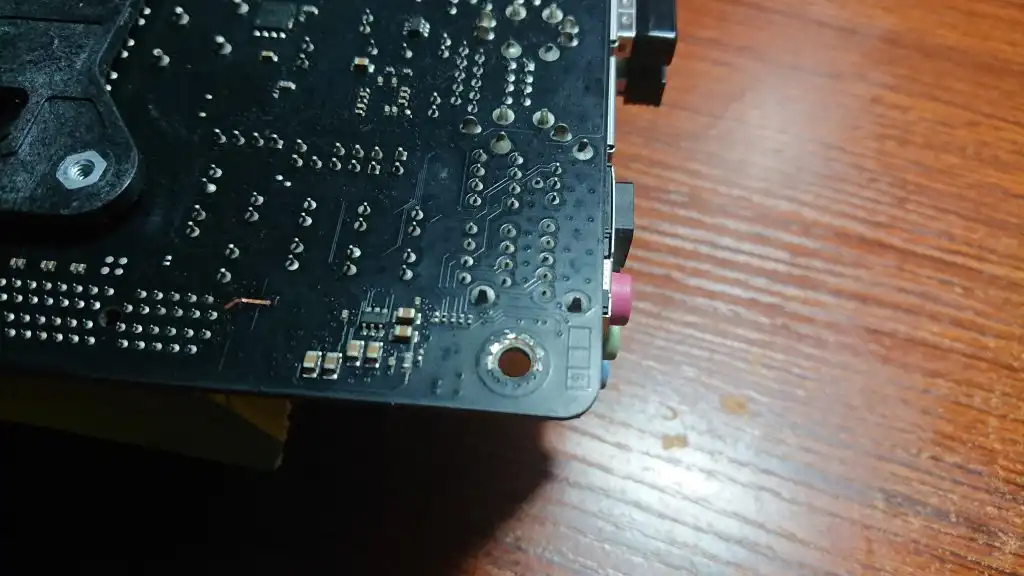

几个用力过猛的固定螺孔

收到包裹,当时开机试了试,,开机后电源反复启动,心里咯噔一下,插内存条,cpu,都不行,难道要翻车????好在最后清BIOS好了。

h77 pcie

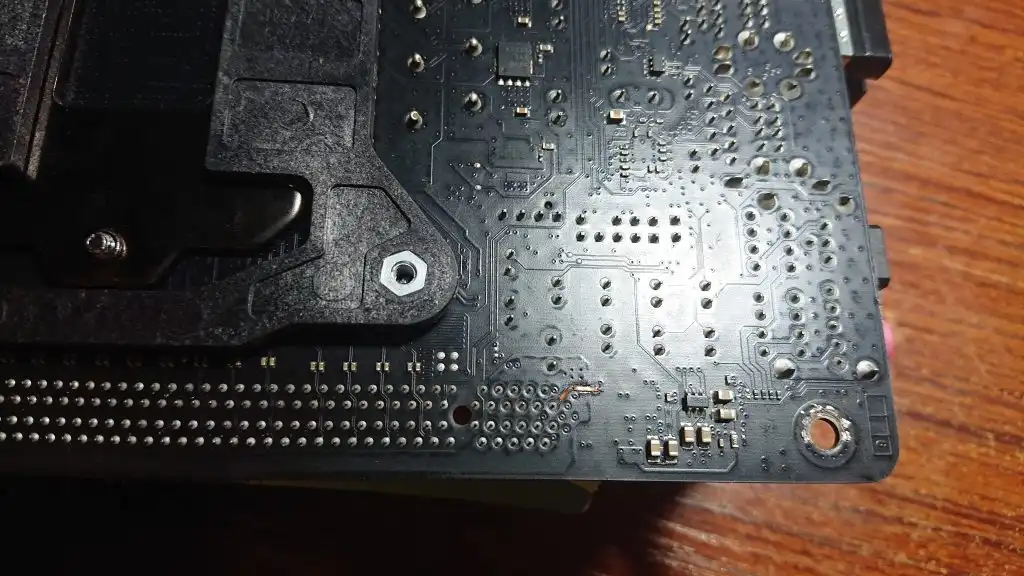

经过我仔细观察,发现pcie的一个针脚的电路竟然断了!!!!

网上查找了针脚定义:

引脚

B侧

A侧

1

+12 V

PRSNT1#

2

+12 V

+12 V

3

+12 V

+12 V

4

Ground

Ground

5

SMCLK

TCK

6

SMDAT

TDI

7

Ground

TDO

8

+3.3 V

TMS

9

TRST#

+3.3 V

10

+3.3 V aux

+3.3 V

11

WAKE#

PERST#

断的为A侧(靠近CPU测)一号针脚,定义是

PRSNT1#

热拨插存在检测

另一面没有原件,应该是不影响使用的吧?

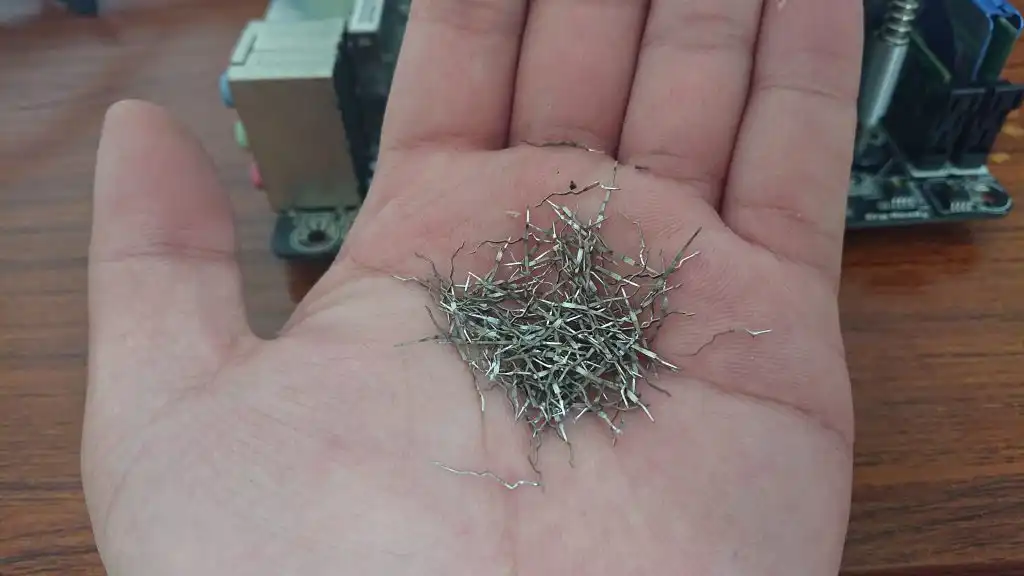

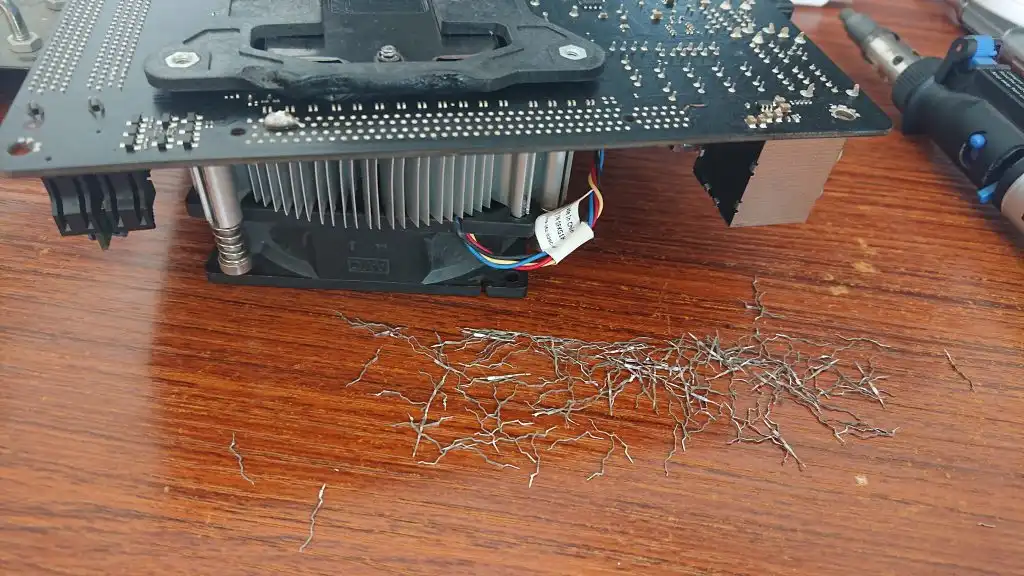

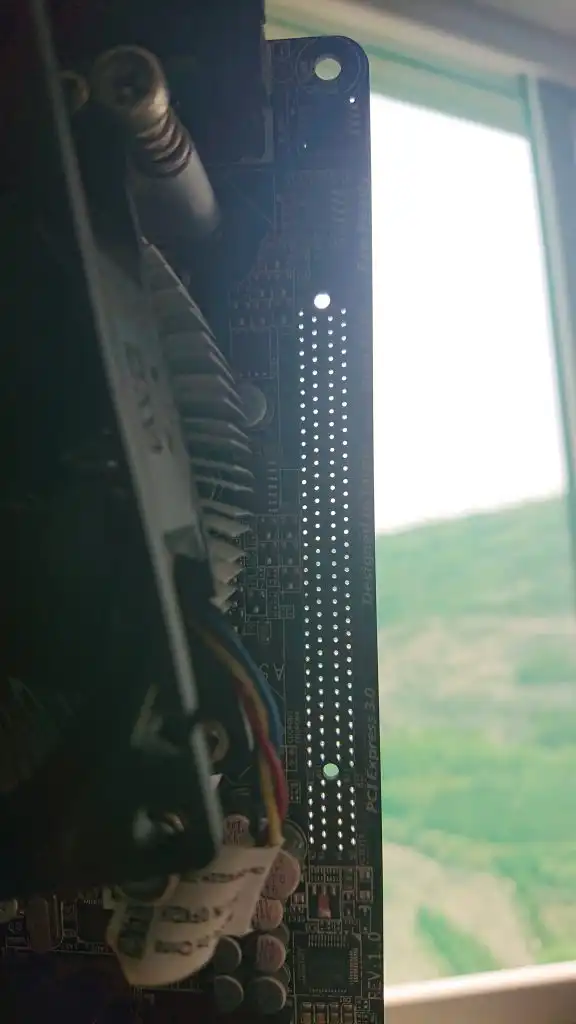

第二天当然是开始拆针脚了,

h77

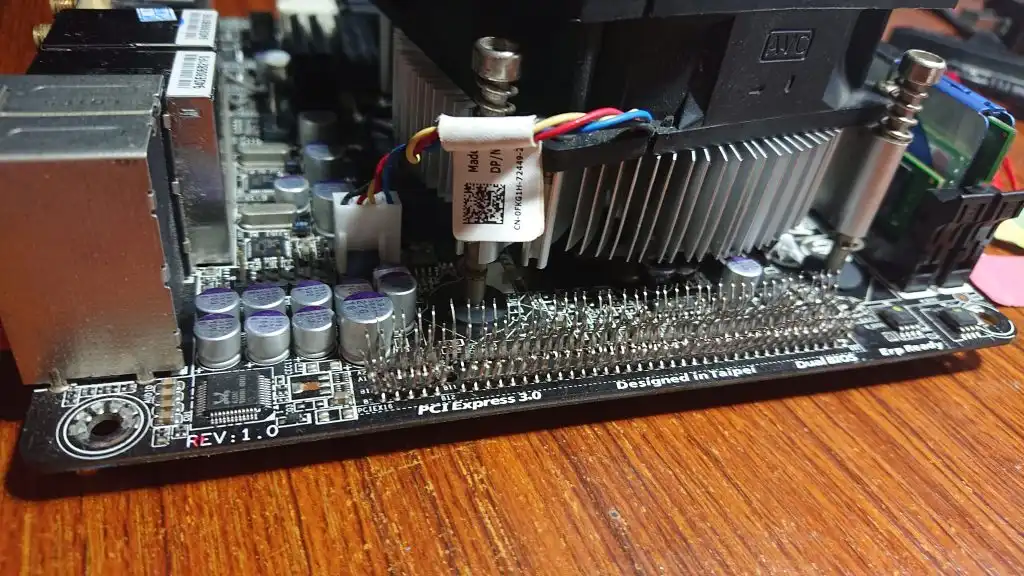

这么多脚。

pcie

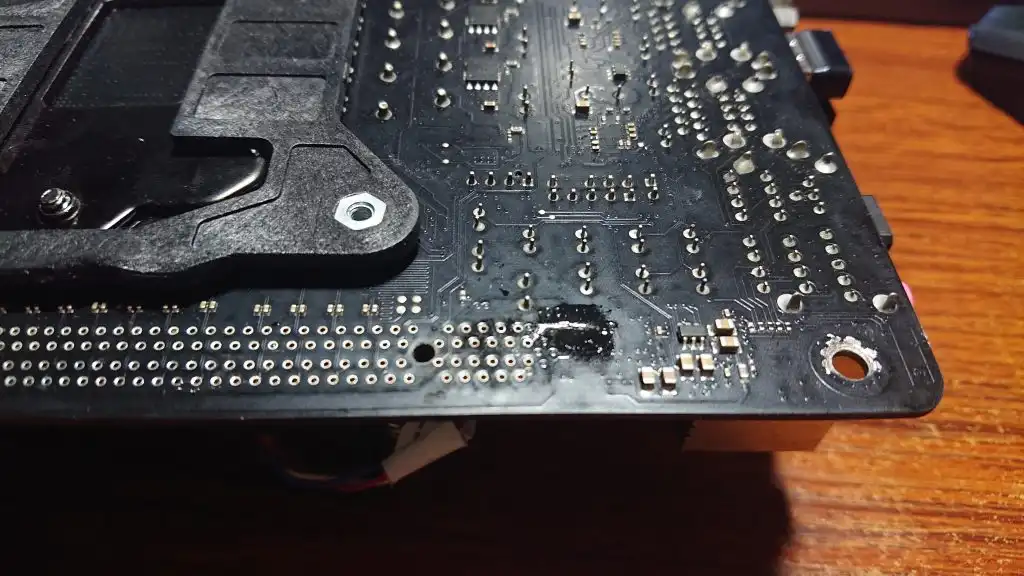

看看效果。本来网上买了pcie插槽的,奈何假期不发货,明天去科技市场买个喽。

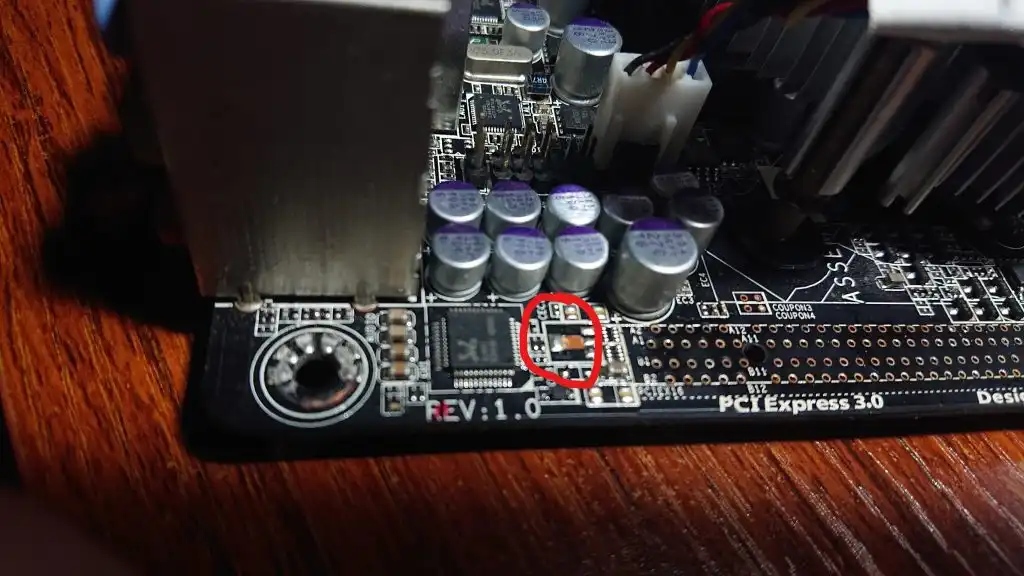

顺便补了补热插拔。

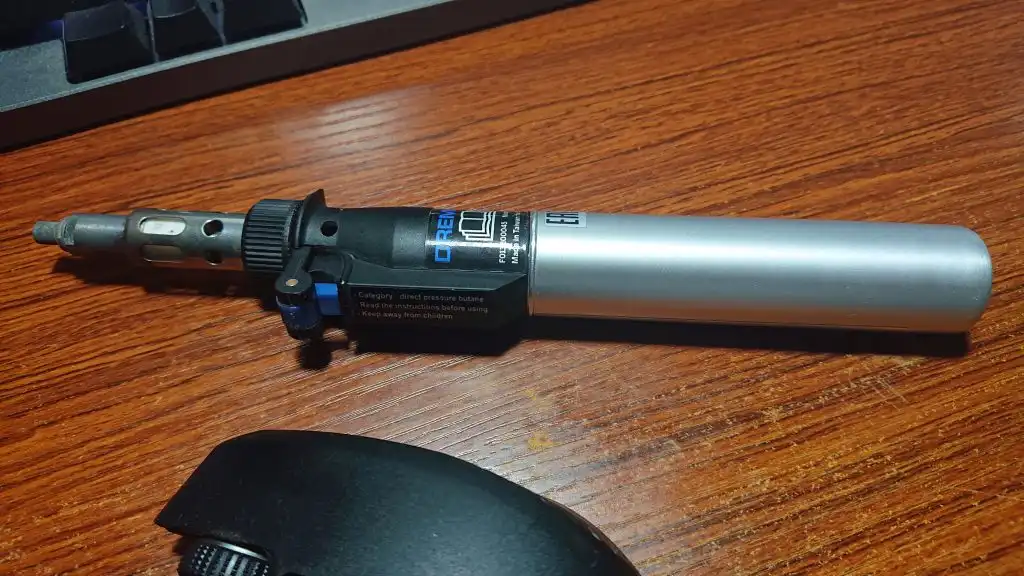

以前买的电烙铁竟然融不了主板的锡,只能用它了。

更新:

科技市场没有找到新的,要现拆,从网上买了两个.

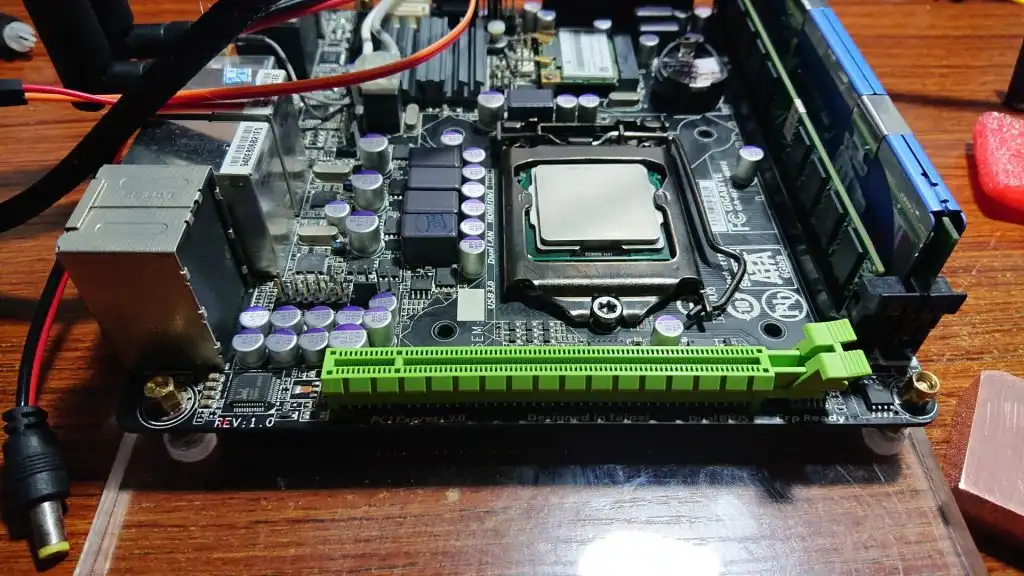

哪个好看!

pcie

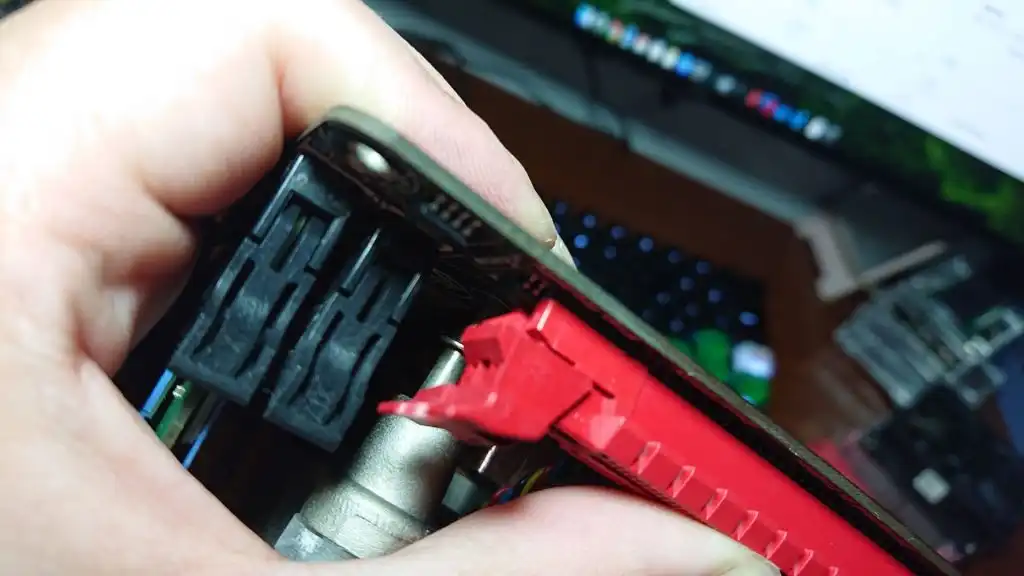

两个都一样,尾部和芯片干涉.

pcie

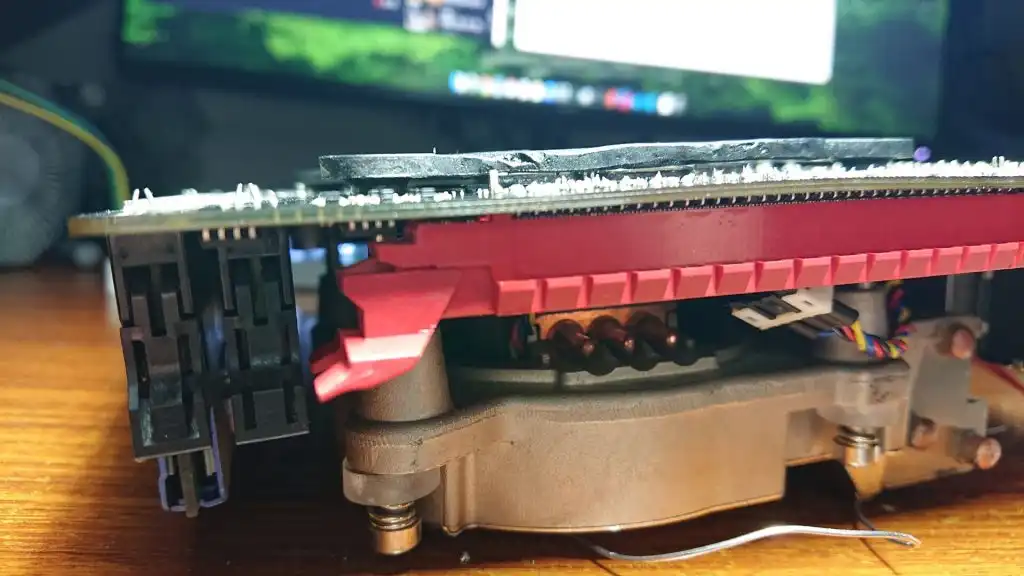

解决问题,哪里不合适就削他.

pcie

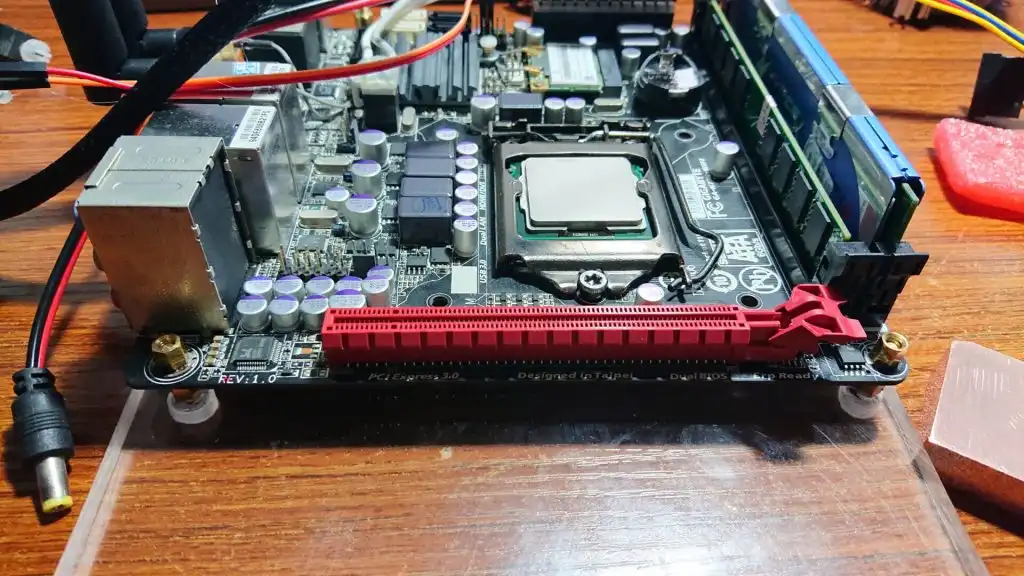

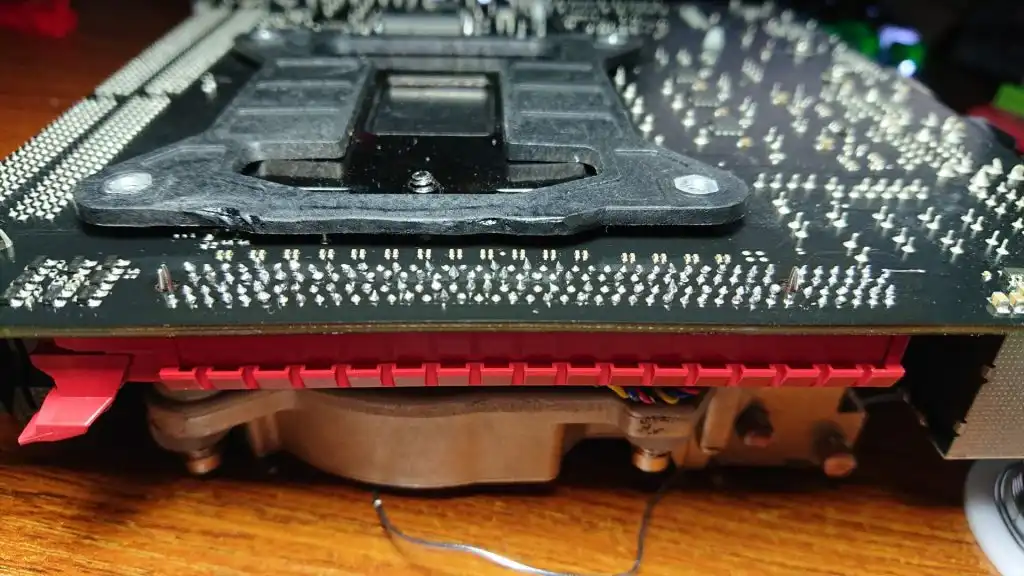

吐血……焊点参差不齐,好难看!!!!

h77 pcie cpu 散热器

查上网卡

改装 散热器

看下散热管散热器

改装 散热器

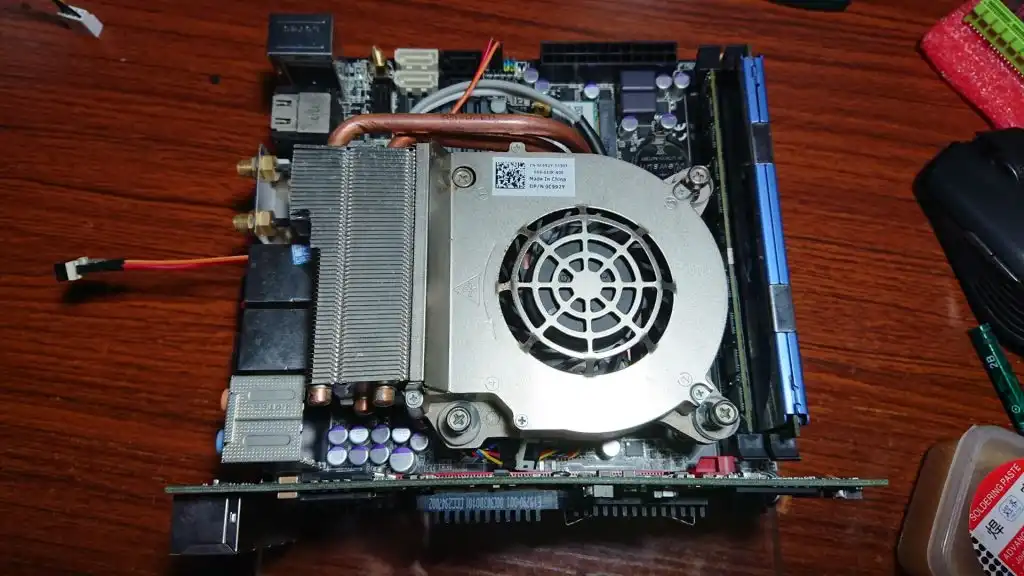

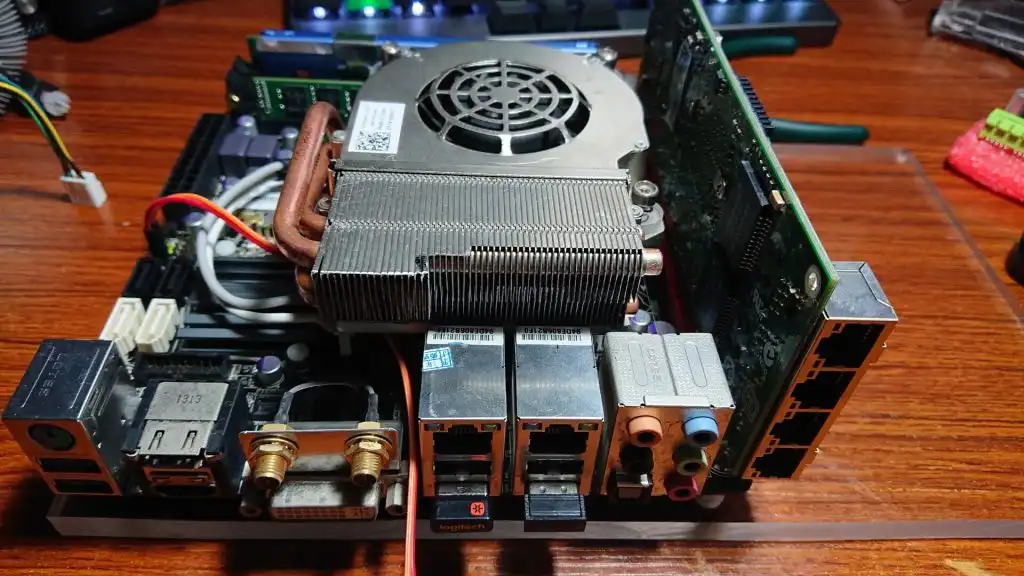

在来一张。散热器是dell usff的散热器改来的,四个固定螺丝比普通主板的间距较小,我就向外扩了扩。

h77 pcie cpu 散热器

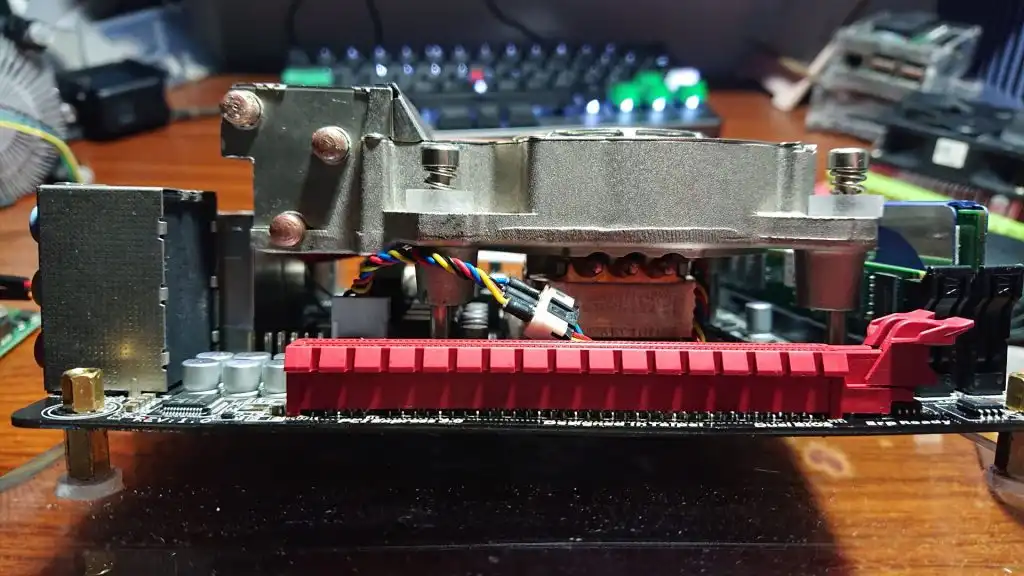

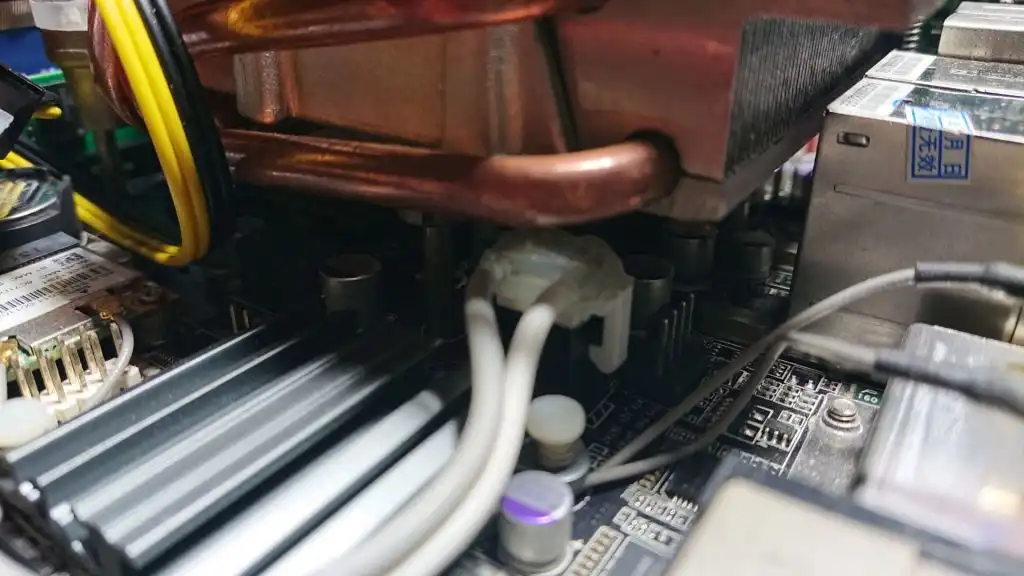

usff没有高于cpu的电容电感等,要安装上就需要把散热器抬高。就在散热器和cpu之间夹了一块紫铜块。风扇插接件也需要调整线序。

改装 散热器

散热器是安装上了,但是cpu供电座被挡在散热器下面了,只能切了一个插头,引线出来了。

h77 pcie cpu 散热器

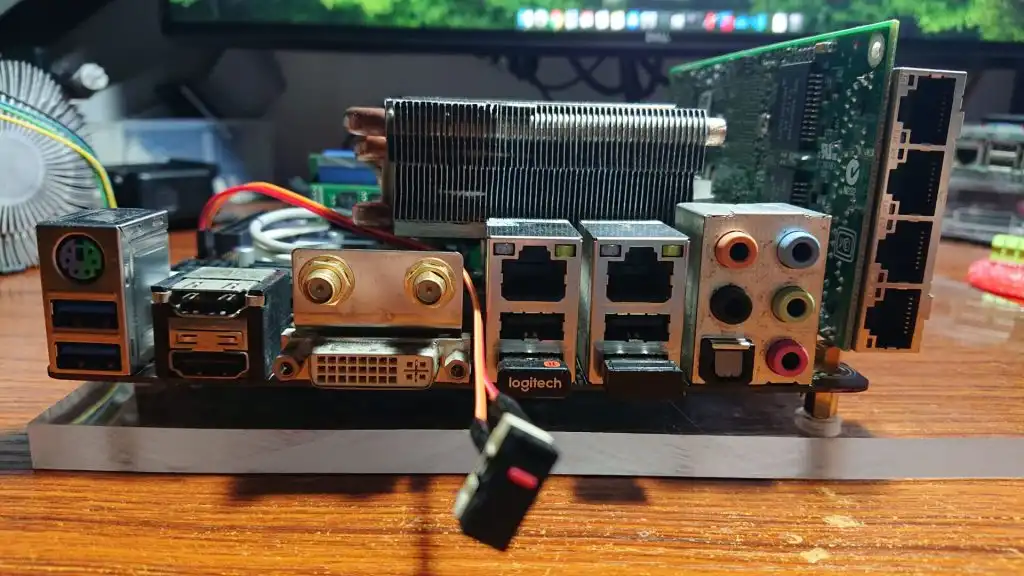

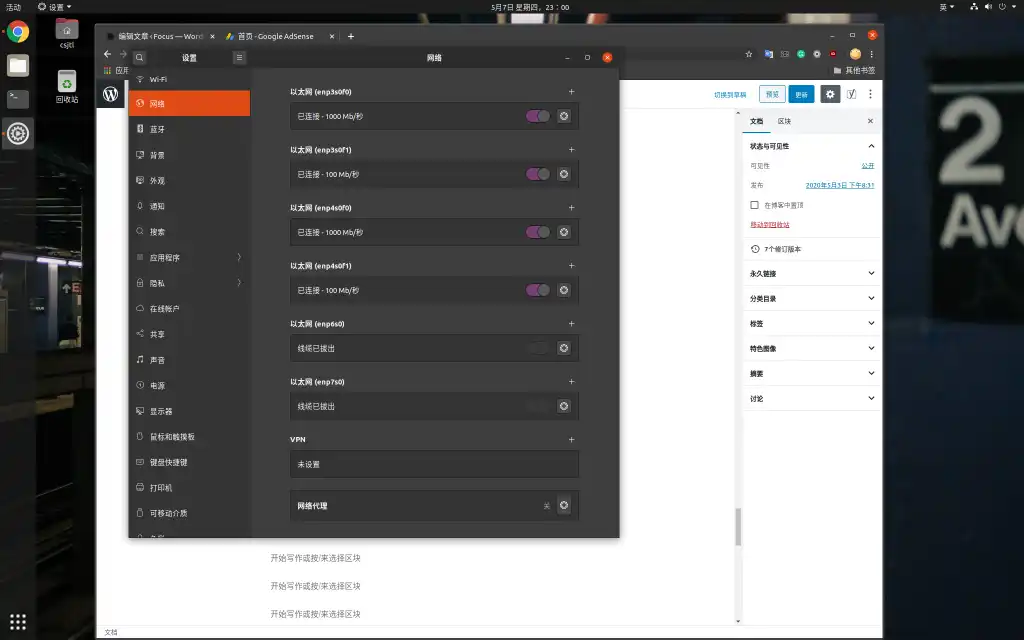

四口都可以识别,哈哈哈哈哈哈哈哈哈哈哈.

完结,撒花.

拆炸弹彩蛋:

power

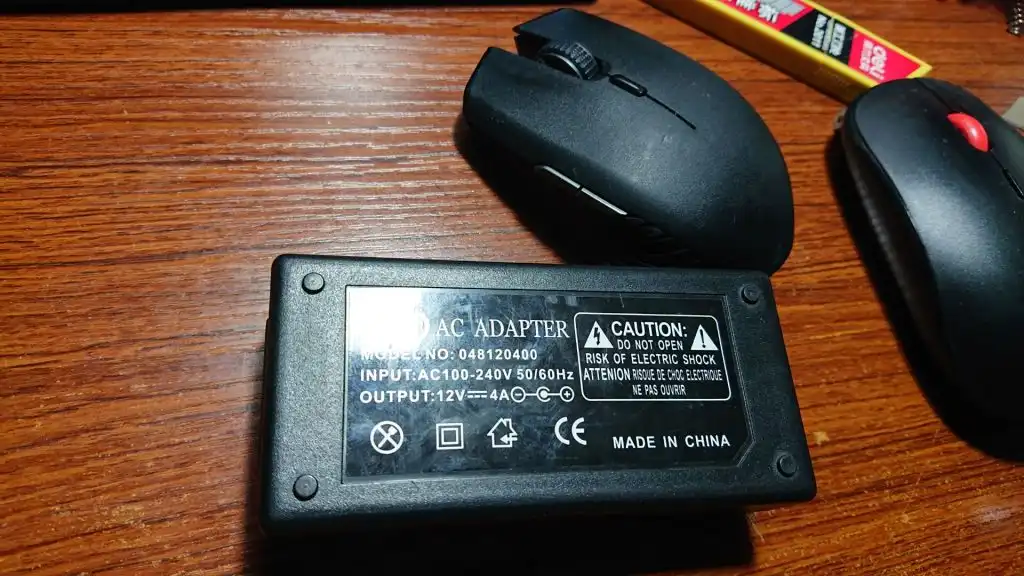

这个电源就是,烧了的主板使用的,重量超轻。

power

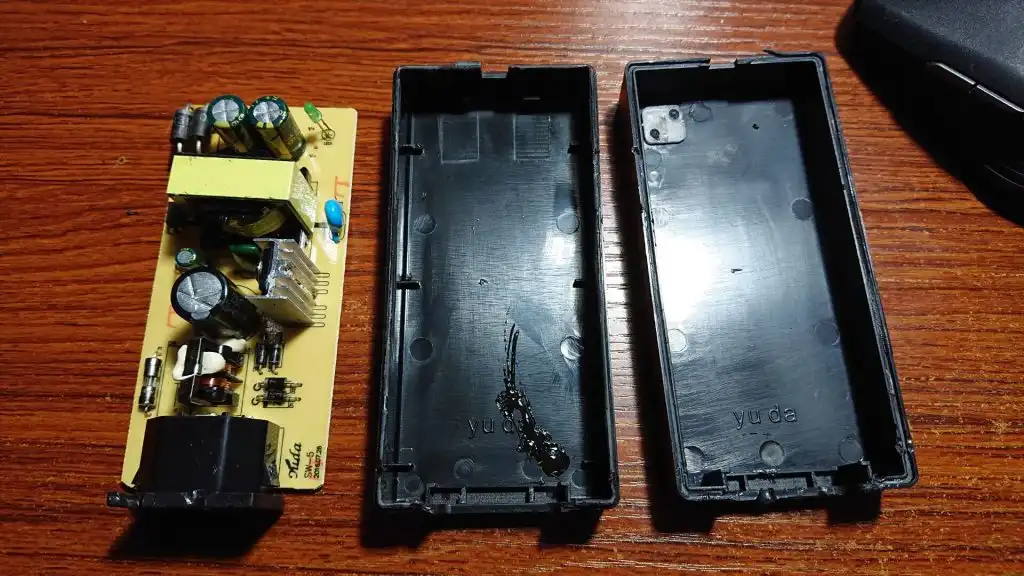

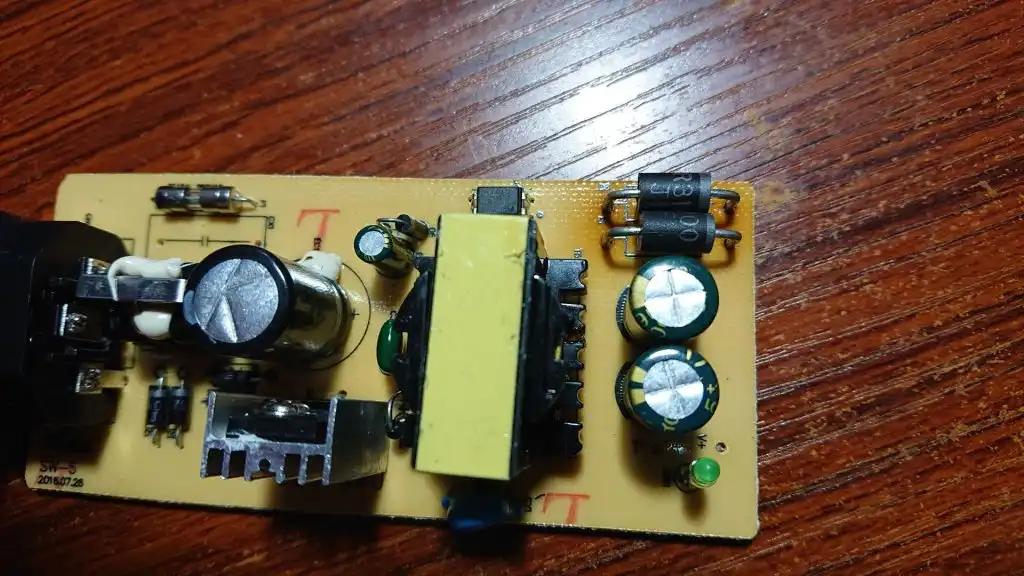

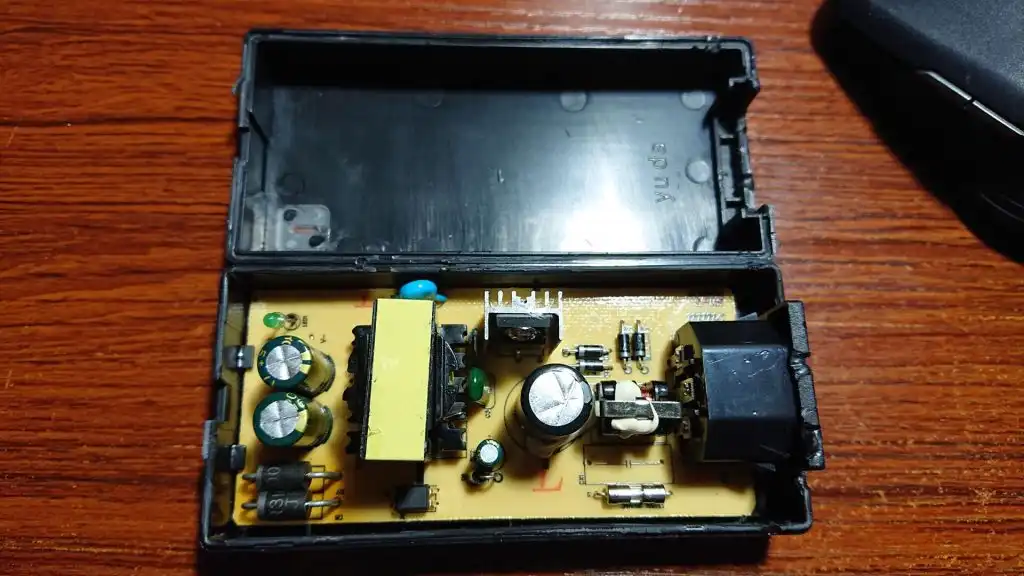

开盖看看。

power

就这些部件,不能在多了。

power

想起之前,偶尔会飘来烧糊的味道,不知道是不是这里发出的,还是主板上的原件散发的。

power

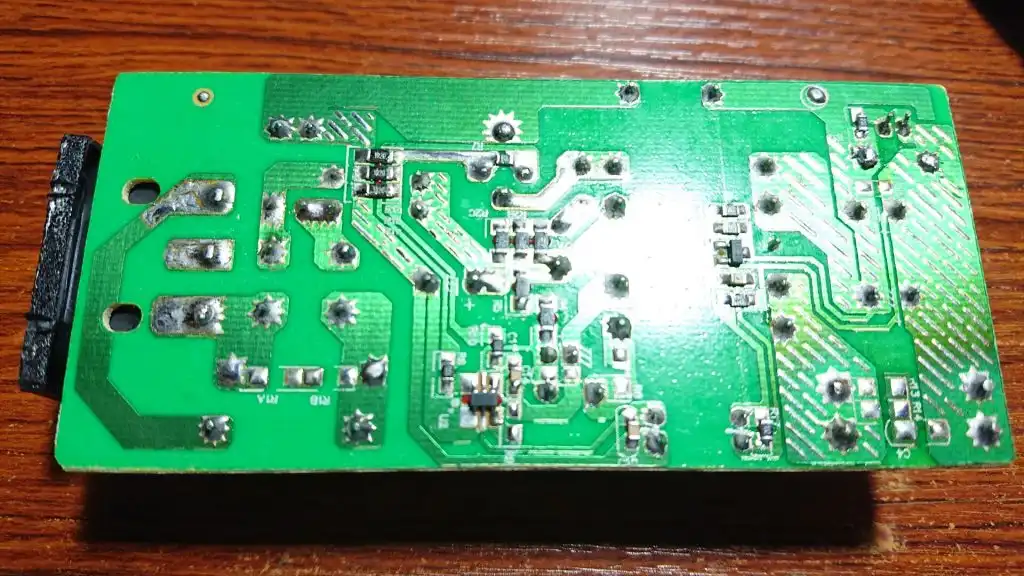

背面,我什么都看不出来。

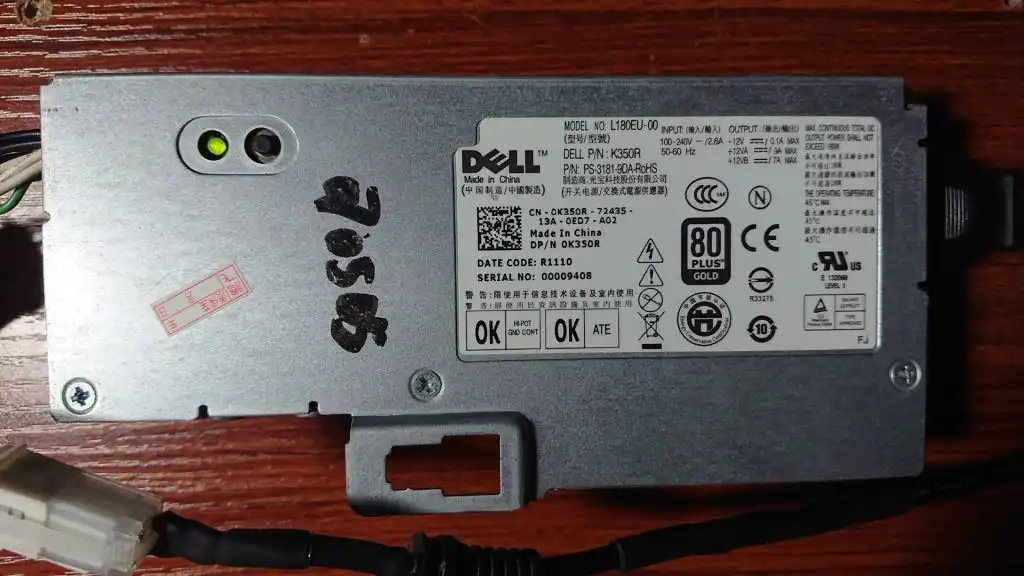

前几天去科技市场,pcie插槽没买到,倒是看到一个中意的电源。

power

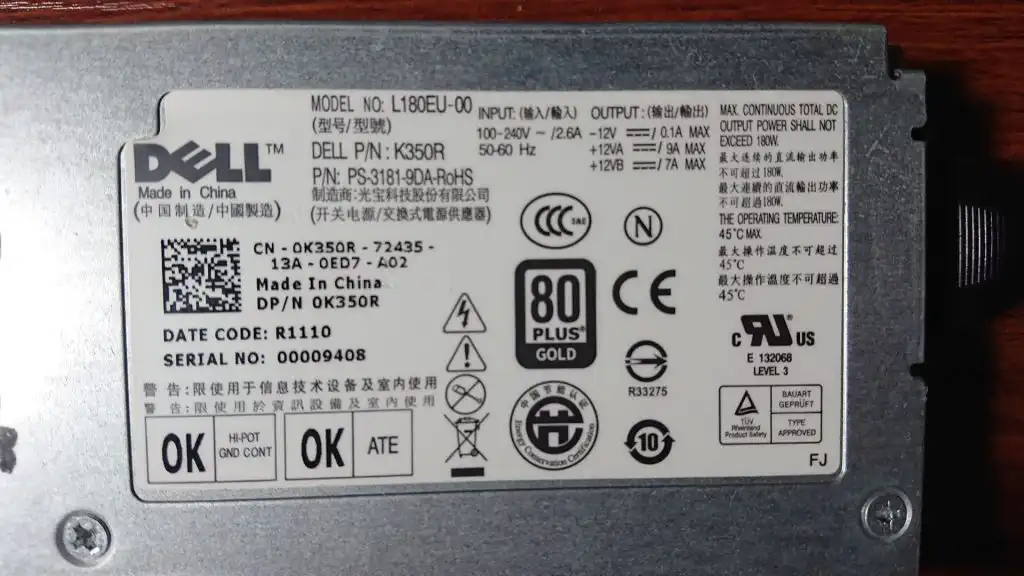

就是它,80plus。

power

180w,够用了,大小也正合适。

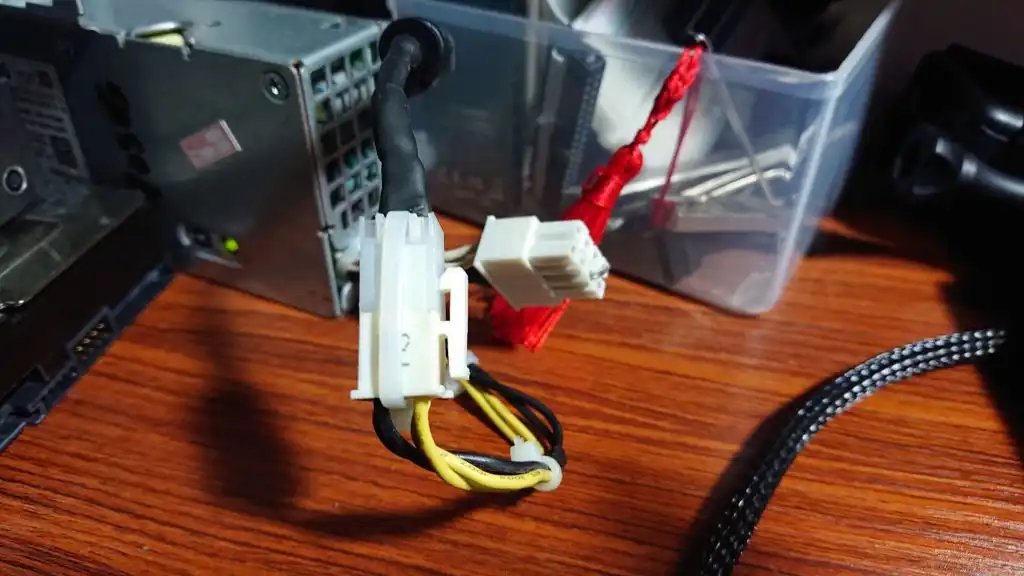

接头

有两个接头,主板供电和cpu供电。绿色PS_ON接地,cpu接头就输出12v供电。主板接头也有12v,是插电就输出。12v端的线就是拆的前任电源的改接的。

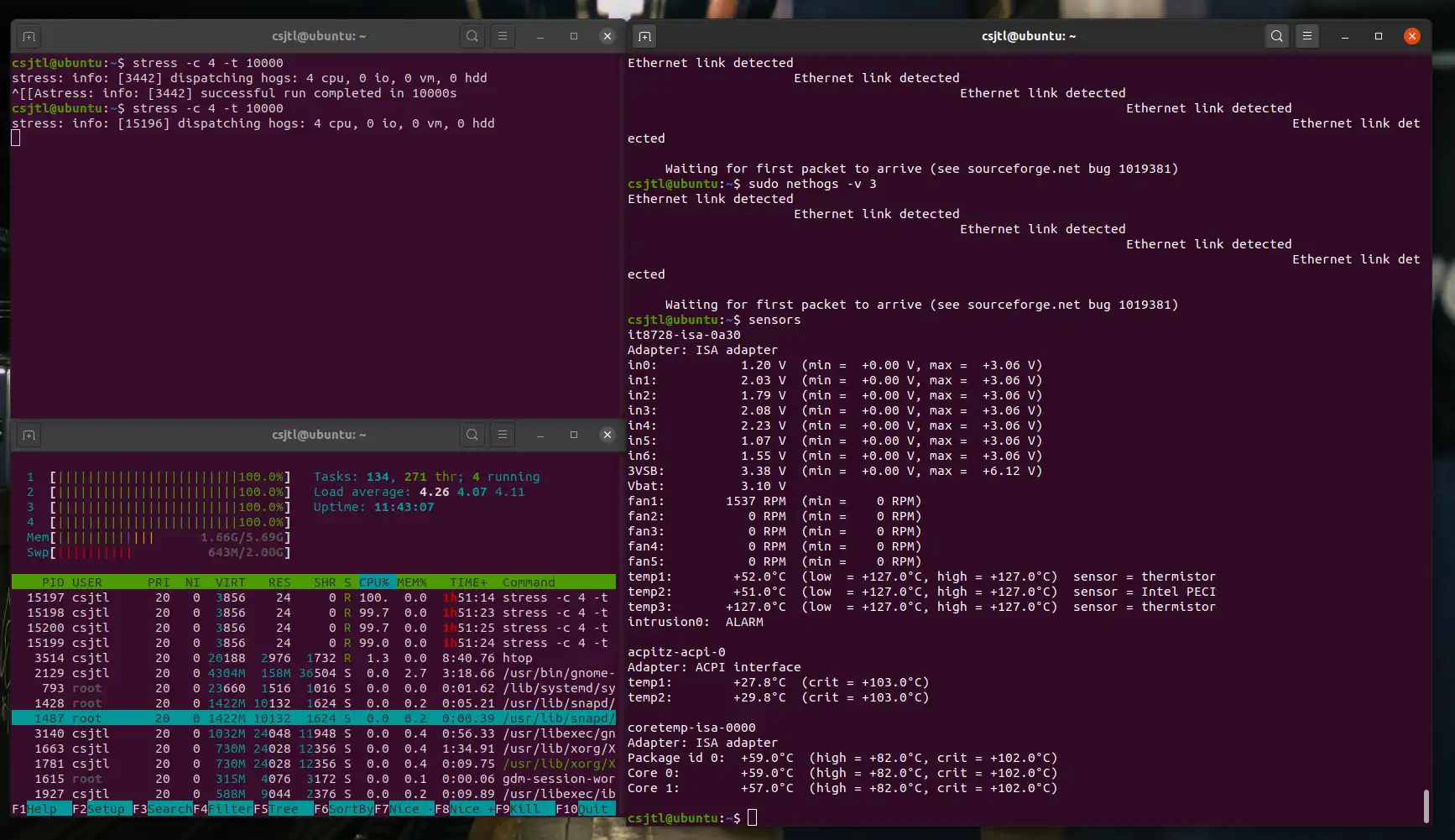

烤鸡

烤鸡

温度60°上下。
