Hackintosh Asus z97 impact ( EFI OpenCore-0.6.0)

my hackintosh asus z97 impact 主板。为自己用dell optiplex 7050机箱改装的苹果主机。引导使用的是opencore引导,现在版本已经更新到0.5.8release。文章内容包括机箱内部图片,视频(Windows主机的),EFI文件。

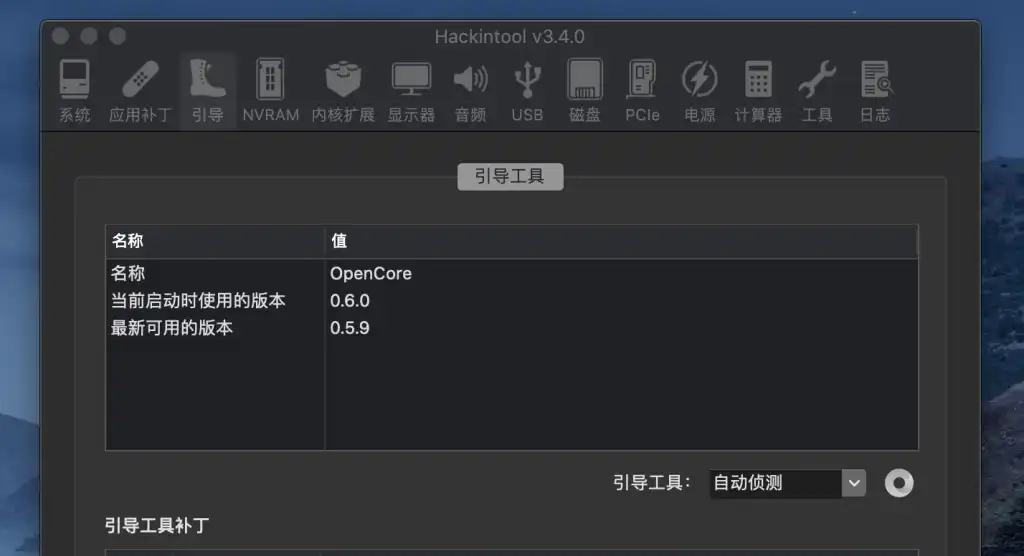

opencore0.6.0 for z97下载

opencore0.5.9 for z97下载

Opencore0.5.8-2(修改了一点config.flist)下载

Opencore0.5.8-1 for z97(更新了efi驱动)下载

Opencore0.5.8 for z97下载

Opencore0.5.5 for z97下载

引导文件为opencore0.5.5 DSDT文件也是提取的本机配置信息

全部配件都是二手购买:

MAC硬件:

主板 : 华硕MAXIMUS VII IMPACT

CPU : i7 4790K

内存 : 16G DDR3

散热风扇 : 猫头鹰NH-L9x65

显卡 : MSI RX460 LP

硬盘 : 一个三星970evo 一个机械硬盘

无线网卡 : BCM943602CDP

电源 : 原dell Opeiplex790的电源

机箱 : dell Opeiplex 7050

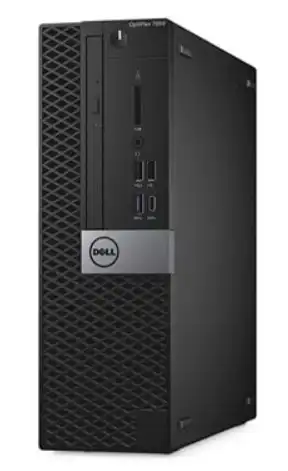

前脸和原机箱没有变化 , 只是有几个没有安装相关的配件

hackintosh

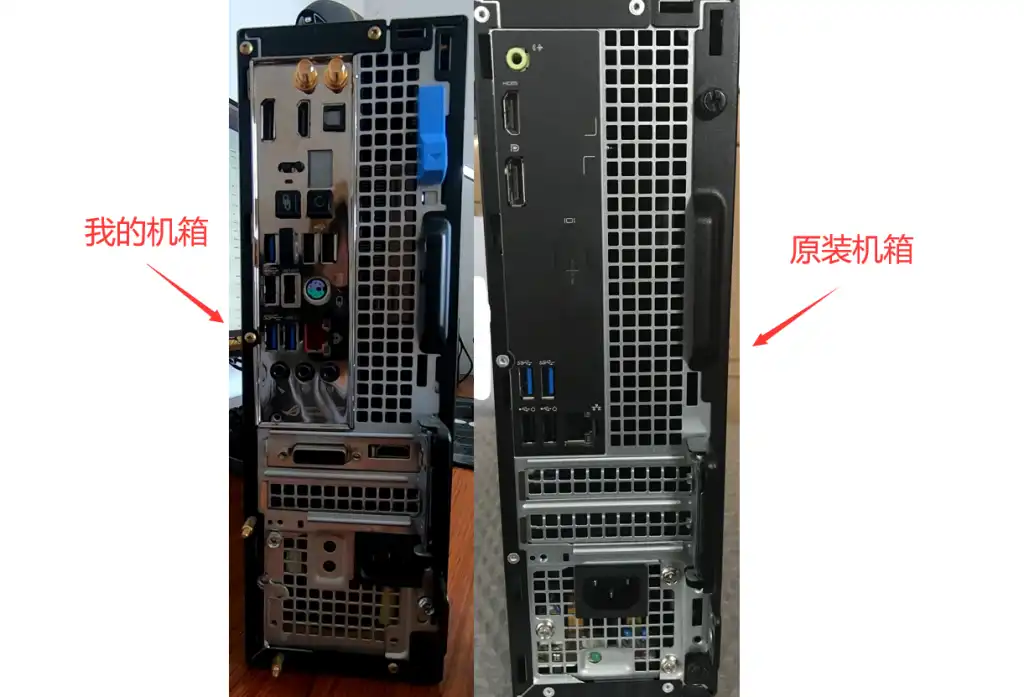

后面的变化最大,因为后部IO挡板原机为一体 , 安装itx主板就需要切割挡板位置 , 内部因为是dell定制主板 , 需要重新调整主板螺丝孔位置 . 电源也相应的需要改变位置 , 和Opeiplex750电源不兼容.

hackintosh

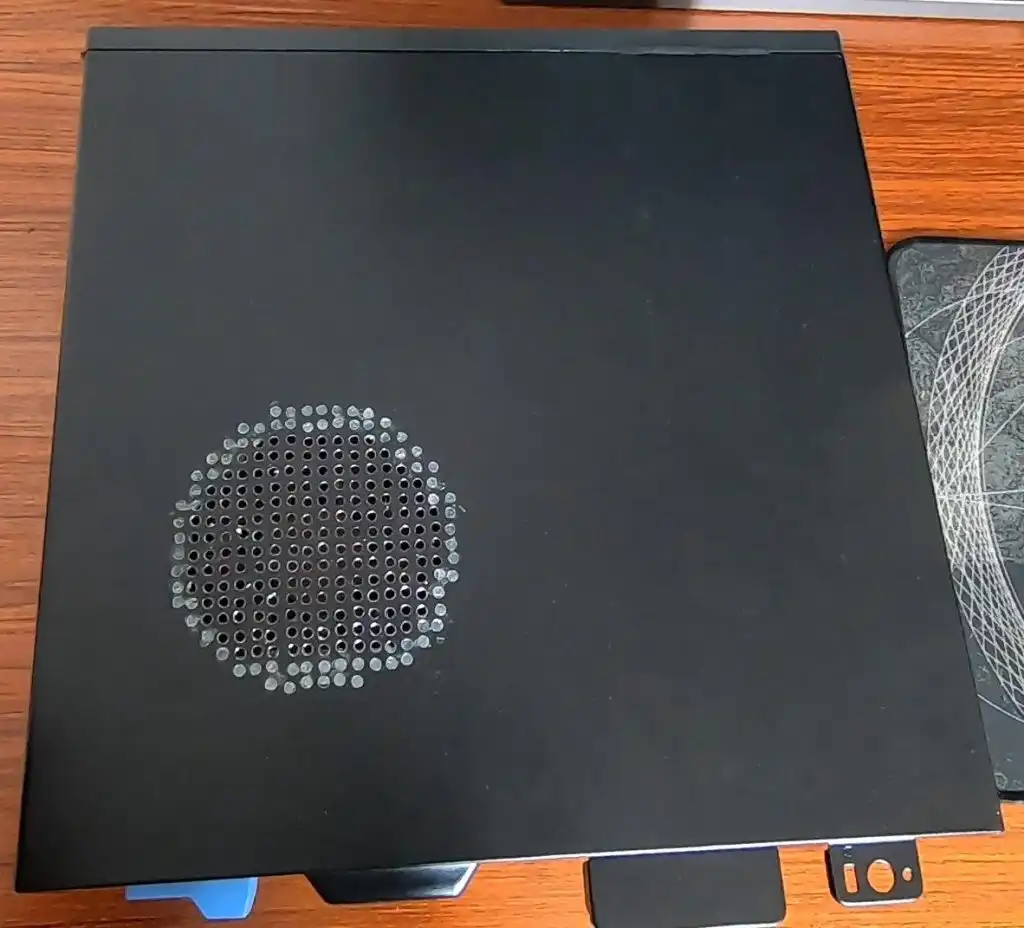

因为是下压式散热风扇 , 进风口需要在侧面打孔

hackintosh

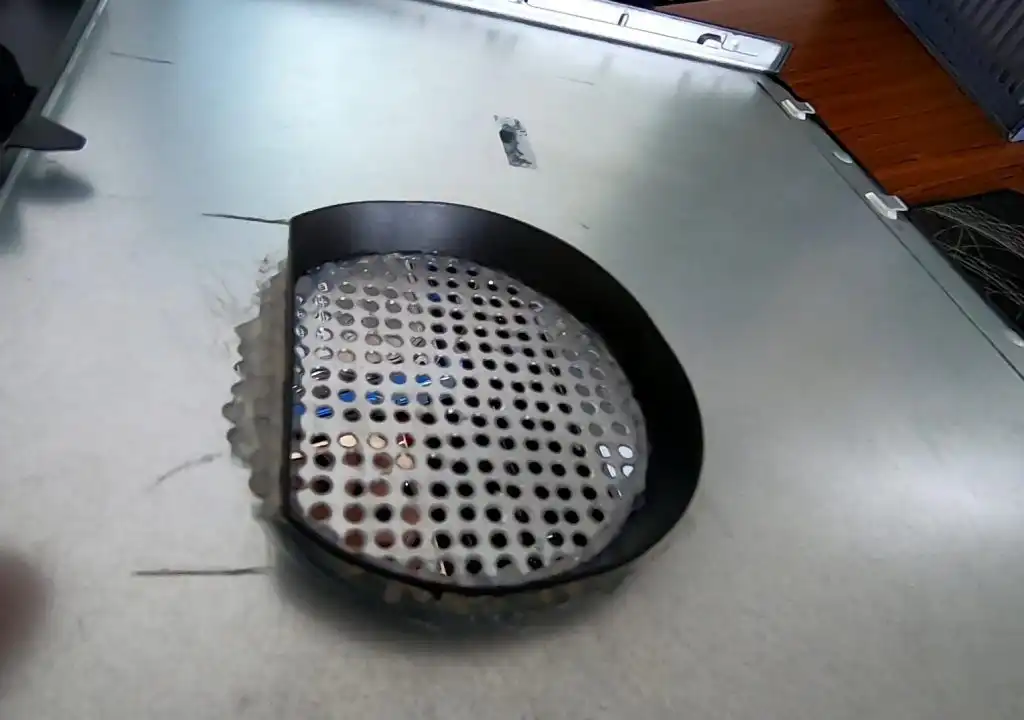

打开侧盖 , 热熔胶粘贴的挡圈 ,是Opeiplex790主板散热器的导风圈切割外围而来的 .

hackintosh

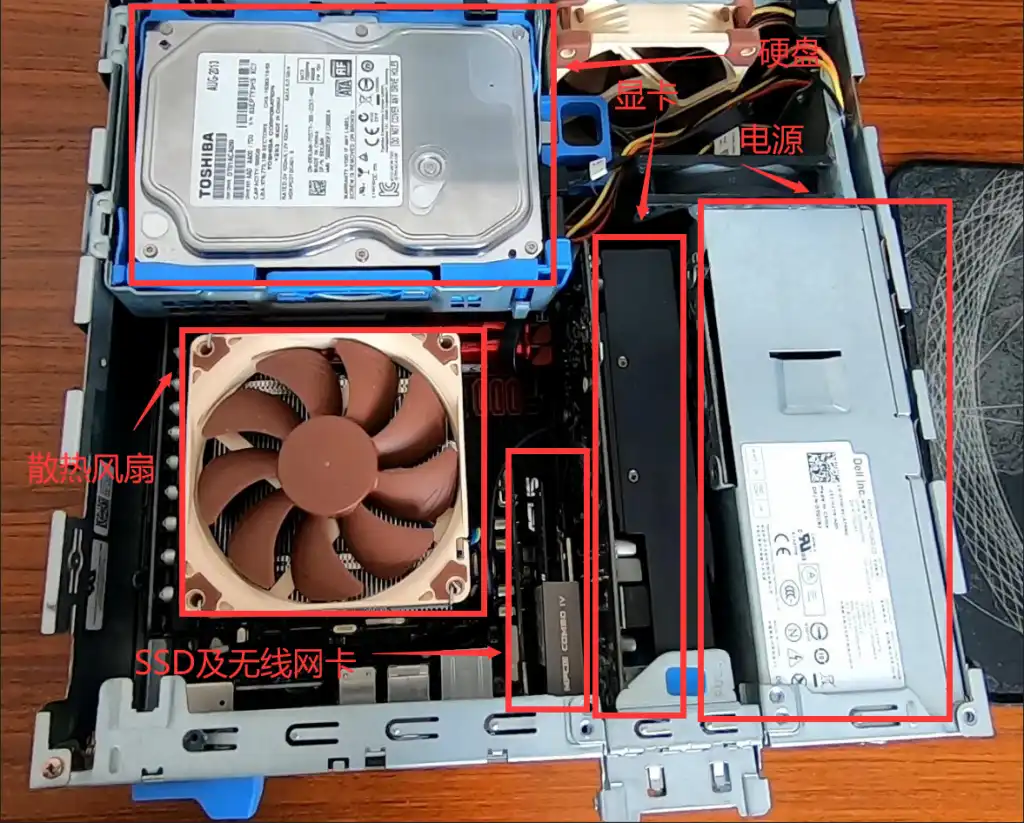

这是内部硬件分布图 , 相当紧凑 , 而且散热只能日常使用 . 编译一个小点的文件 , 就算敞着侧盖风扇也压不住 . 带K的cpu发热NB .

 hackintosh asus z97 impact

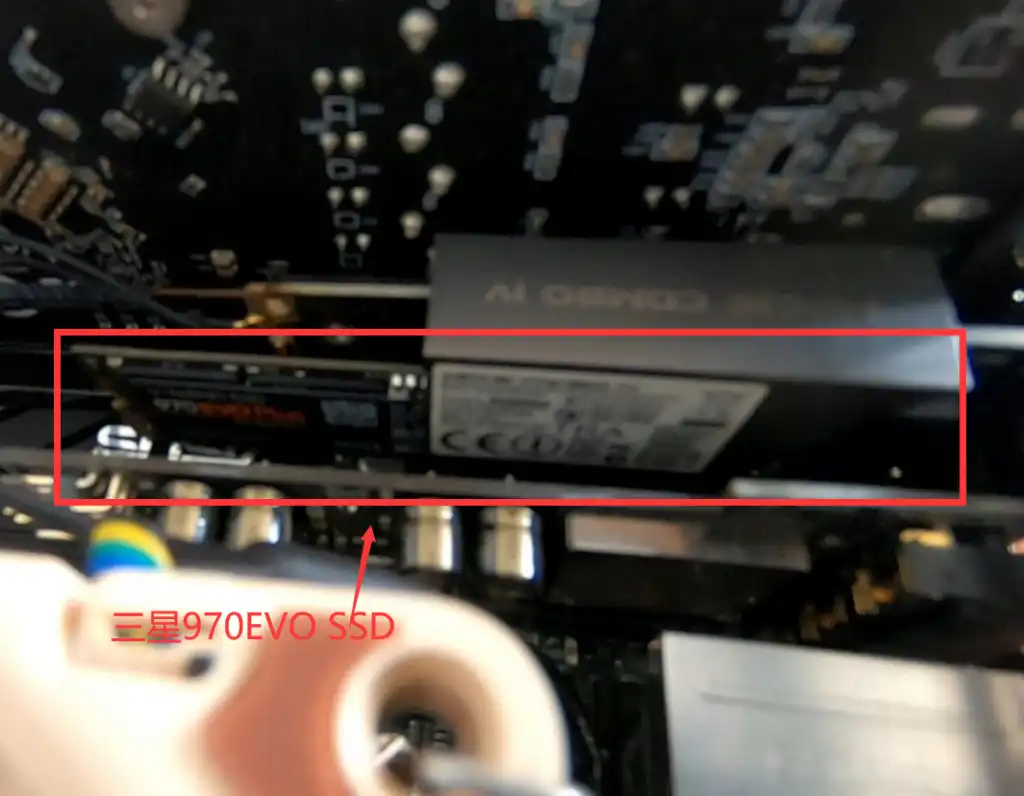

华硕MAXIMUS VII IMPACT主板的ssd和无线网卡是通过一个模块链接到主板的 , 减少了ssd和无线网卡占用的空间 . 旁边竖起的是声卡模块 , 也是可以拆除的 .

 hackintosh asus z97 impact

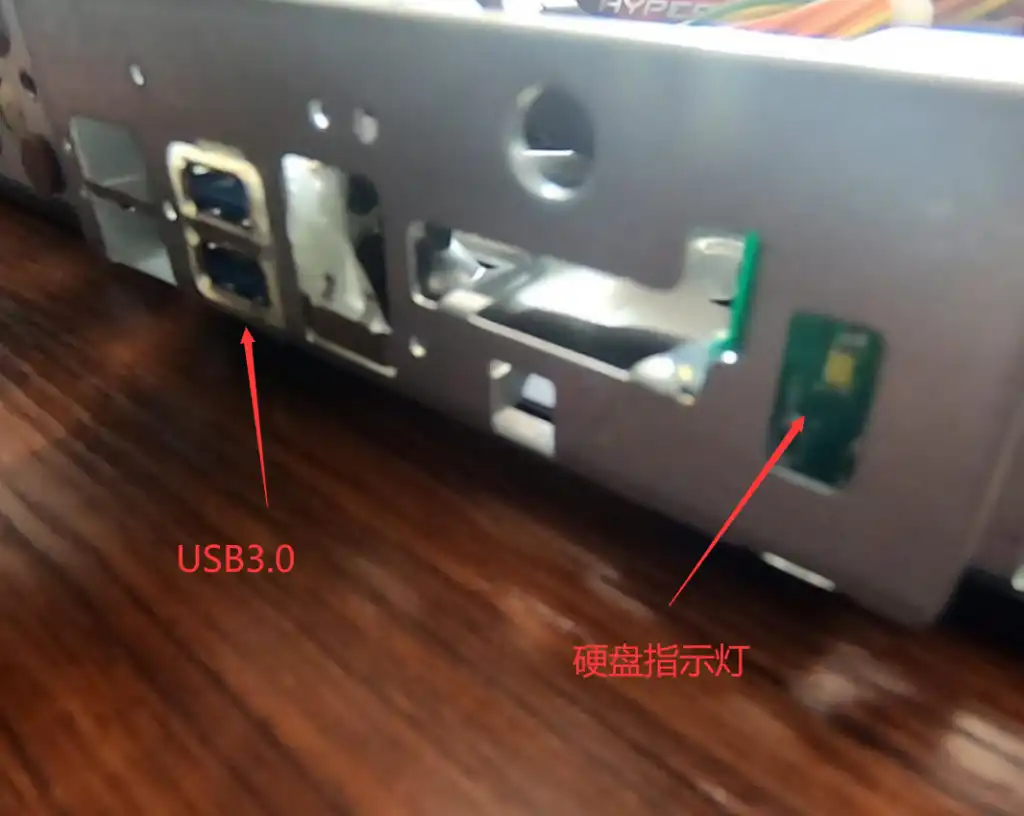

USB3.0延长线用热熔胶粘贴到框架上 , 硬盘指示灯也是Opeiplex790主机上拆下来的.

 hackintosh asus z97 impact

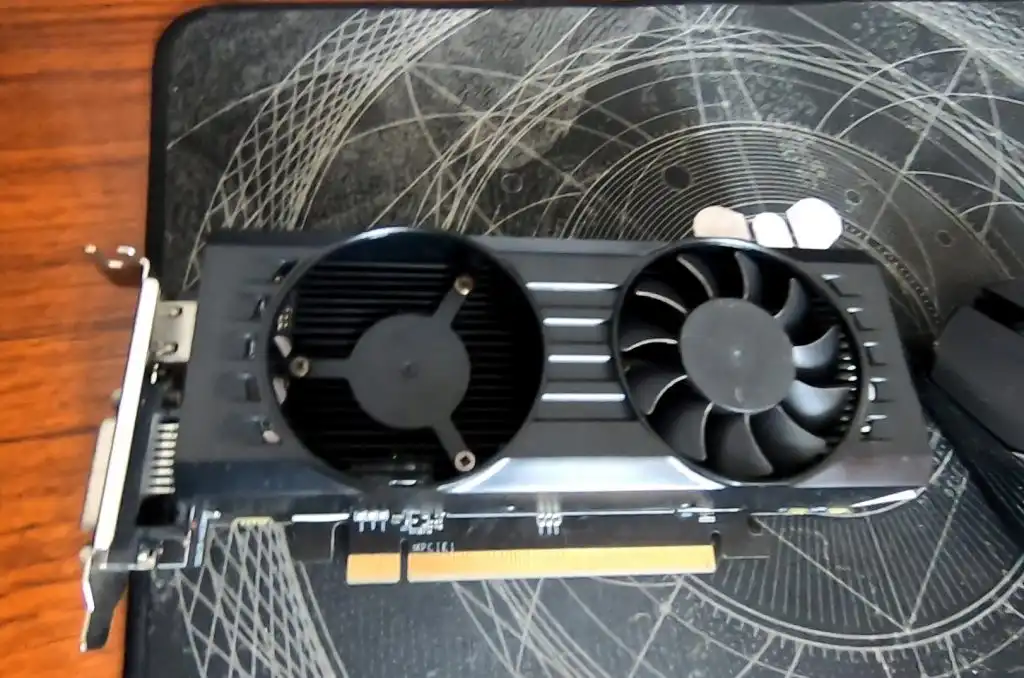

微星rx460半高显卡 , 左边的风扇掉地上摔断了一个扇叶 , 就没有装 . 不用外接电源的显卡缺个风扇试着没问题 .

 hackintosh asus z97 impact

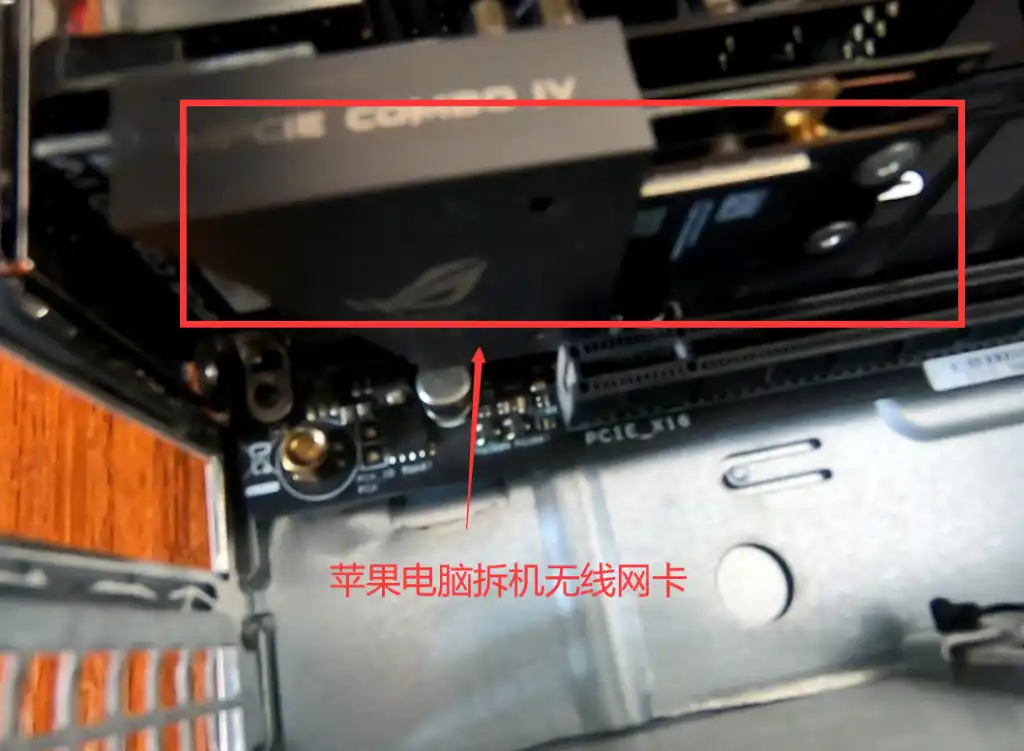

这是拆机的无线网卡 , 苹果电脑的接口和普通的不一样 , 中间需要转接卡链接 , 挡住了 , 图片看不到 .

 hackintosh asus z97 impact

硬件就介绍这些吧!

3,2,1开机

本机是opencore0.5.5引导 , DSDT等配置文件都是根据我的主板导出 , 并修改编译来的 .

配件中有很多是Opeiplex790的配件 , 这台Opeiplex790已经被我改装成另一台windows主机了 .

WINDOWS硬件:

主板 : 微星 B360M MORTAR TITANIUM

CPU : 英特尔 i7-8700

内存 : 32G DDR4

散热风扇 : 猫头鹰NH-L9x65

显卡 : 丽台Nvidia Quadro P2000

硬盘 : 一个三星970 PRO 512G 一个WD黑盘 2T

无线网卡 : Intel AX200

电源 : 改装 DELL 服务器电源 750W

机箱 : dell Opeiplex 790

还有端子若干 , 线材若干 , 端子胶壳若干等 (我自己动手定制的线材)

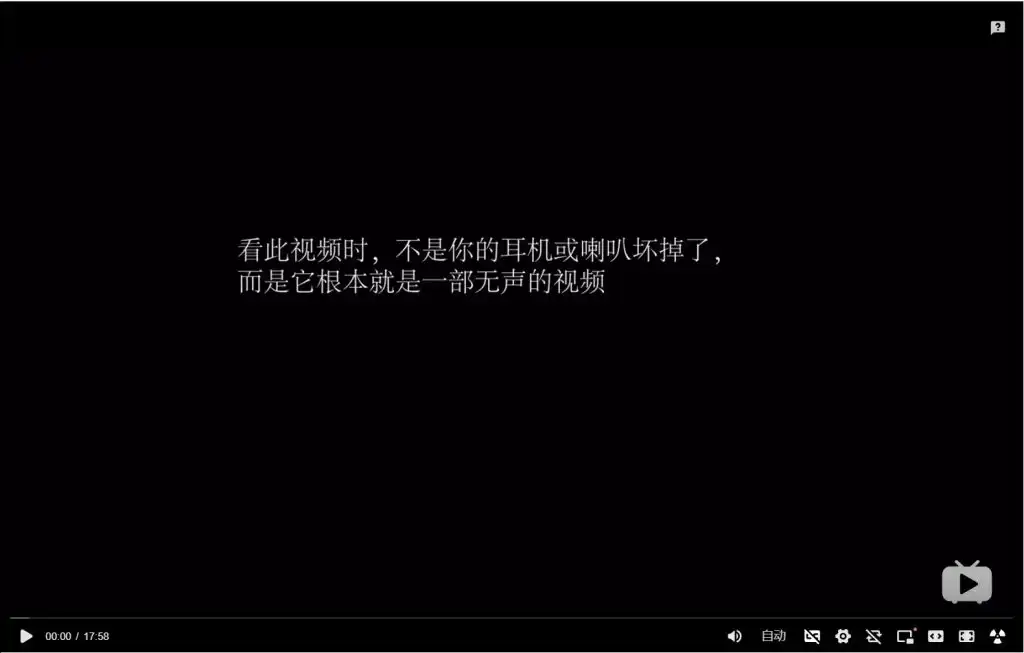

如果有兴趣可以看看我录制的视频 , 视频是无声的 , 默默的看就行了 .

youtube观看点击我

bilibili观看点击我

不要点播放 , 这是图片 .

 hackintosh asus z97 impact
